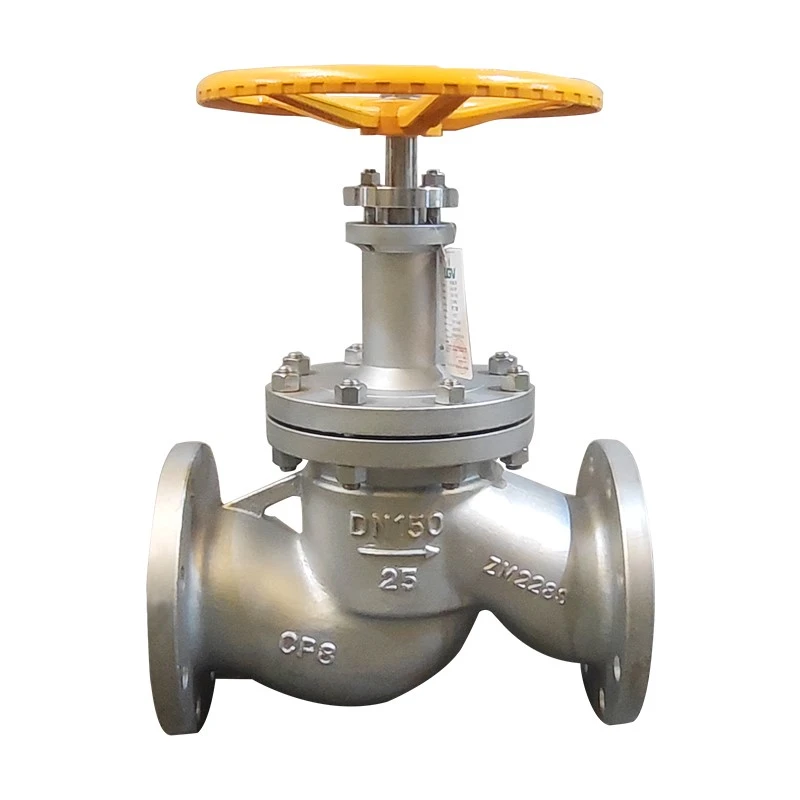

Produkta pārskats
Ne{0}}augošā kāta globusa vārsts ir izstrādāts precīzai plūsmas droselei, regulēšanai un pozitīvai izslēgšanai-cauruļvadu sistēmās, kur vertikālā telpa ir ļoti ierobežota. Izmantojot iekšējo kāta vītnes konstrukciju, vārsts uztur nemainīgu darbības augstumu braukšanas laikā.
Šis vietu -taupojošais nospiedums padara to par galīgo izvēli kompaktiem-slīdes moduļiem, pazemes vārstu bedrēm, jūras korpusiem un ierobežotiem rūpniecisko cauruļvadu koridoriem.
Tehniskās specifikācijas
|
Izmēru diapazons |
DN15 – DN300 |
|
Spiediena reitings |
1,6–10 MPa (PN16–PN100) |
|
Korpusa Materiāls |
Nerūsējošais tērauds 304/316 |
|
Temperatūras diapazons |
-20 grādiem līdz 425 grādiem |
|
Dizaina veids |
Ne{0}}augoša kāta globusa struktūra |
|
Sēdekļa pārbaudes spiediens |
1,1 × nominālais spiediens |
|
Savienojuma veids |
Atloka / vītņota (pēc izvēles, pamatojoties uz prasībām) |
Katrs vārsts pirms nosūtīšanas tiek pārbaudīts hidrostatiski, lai pārbaudītu spiediena integritāti nominālajos apstākļos.
Galvenā inženierija un priekšrocības
Ne{0}}ceļošais kāts novērš vertikālās klīrensa prasības, ietaupot līdz pat 30% telpas virs galvas, salīdzinot ar augšupejošiem-kāta variantiem-, kas ir lieliski piemēroti šauriem moduļu izkārtojumiem.
Lieljaudas ASTM A351 CF8/CF8M lējums{0}}nodrošina izcilu izturību pret koroziju, ķīmisko stabilitāti un struktūras ilgmūžību agresīvā vidē.
100% hidro-pārbaudīts (apvalks 1,5 ×, sēdeklis 1,1 × nominālais spiediens) pirms ievietošanas kastēs, lai nodrošinātu ciešu, uzticamu izslēgšanu un nulles izplūdes emisiju.
Pilns portfelis, kas aptver DN15 līdz DN300, vienkāršo pārdevēju konsolidāciju un tehnisko saskaņošanu globālajiem EPC līgumslēdzējiem un rūpnieciskajiem izplatītājiem.
Lietojumprogrammas robežas
Aizmugures sēdekļa dizains:Integrētais aizmugurējais sēdeklis nodrošina drošu iepakojuma nomaiņu vai regulēšanu, kamēr cauruļvads ir tiešsaistē zem spiediena.
Ideāli pielietojumi:Jūras sašķidrinātās dabasgāzes sānslīdes, pazemes ūdens tīkli, ķīmisko vielu dozēšana un blīvi cauruļvadu koridori.
Tehniska piezīme par plašsaziņas līdzekļu ierobežojumiem:Tā kā iekšējā kāta vītne ir pakļauta līnijas videi, šis vārsts ir ļoti ieteicams tīriem šķidrumiem, gāzēm un vieglām ķīmiskām vielām. Attiecībā uz ļoti viskozām suspensēm vai blīvām suspendētām cietām vielām, lūdzu, sazinieties ar mūsu tehnisko komandu, lai uzzinātu alternatīvus specializētus smagas{1}}apkopes vārstus.
Kvalitātes nodrošināšana un sertifikācija
Materiāla izsekojamība:100% siltuma numura izsekojamība ir saistīta ar EN 10204 3.1 dzirnavu pārbaudes sertifikātiem.
Kvalitātes sistēmas atbilstība:Ražots saskaņā ar ISO 9001:2015 sertificētām kvalitātes vadības sistēmām.
Drošības apstiprinājumi:Atbilstība CE/PED, ugunsdrošības-atbilstība drošam dizainam (ja piemērojams) un tipa pārbaudes sertifikāts ir pieejams pēc uzņēmuma pieprasījuma.
FAQ
J: Kāda veida dokumentācija tiek nodrošināta ar lielapjoma sūtījumiem?
A: Katrā sūtījumā ir iekļauti EN 10204 3.1 Mill Test Certificate (MTC), kas nodrošina pilnīgu materiāla siltuma skaitļa izsekojamību, kā arī hidrostatiskās/pneimatiskās pārbaudes ziņojumi un atbilstības sertifikāti.
J: Vai jūs piedāvājat pielāgotu privāto marķēšanu (OEM) vairumtirdzniecības izplatītājiem?
A: Jā. Mēs piedāvājam pielāgotas vārsta korpusa liešanas zīmes, pielāgotu datu plāksnīšu kniedēšanu un īpašus rūpnieciskos pārklājumus vai krāsas apdari, kas atbilst jūsu zīmola standartiem.
J: Kāds ir jūsu standarta ražošanas laiks ASME/DIN standarta FCL pasūtījumiem?
A: Standarta ražošana svārstās no 25 līdz 35 dienām, atkarībā no konkrēta izmēra maisījuma, spiediena rādītājiem un pieprasītajiem atloku urbšanas standartiem.
J: Kā jūs aizsargājat vārstus starptautiskā jūras tranzīta laikā?
A. Vārsti ir aprīkoti ar lieljaudas -plastmasas atloku aizsargiem, kas ir ietīti smagos-mitruma{2}}necaurlaidīgos barjeros un droši bloķēti un nostiprināti eksporta-standarta, kuģošanai piemērotos koka korpusos.
J: Kā jūs nodrošināt materiāla izsekojamību?
A: Katram atsevišķam vārsta korpusam ir unikāls siltuma rādītājs, ko var pilnībā izsekot līdz izejvielu ķīmiskajai analīzei un mehāniskās pārbaudes īpašībām, izmantojot EN 10204 3.1 MTC.
J: Vai varat nodrošināt pozīcijas rādītājus?
A: Jā, mēs varam konfigurēt vizuālus mehāniskos indikatorus vai tuvuma robežslēdžus, lai ļautu skaidri un ātri pārbaudīt vārsta atvērtā/aizvērtā statusu tumšās vai slēgtās telpās.
