Produkta pārskats

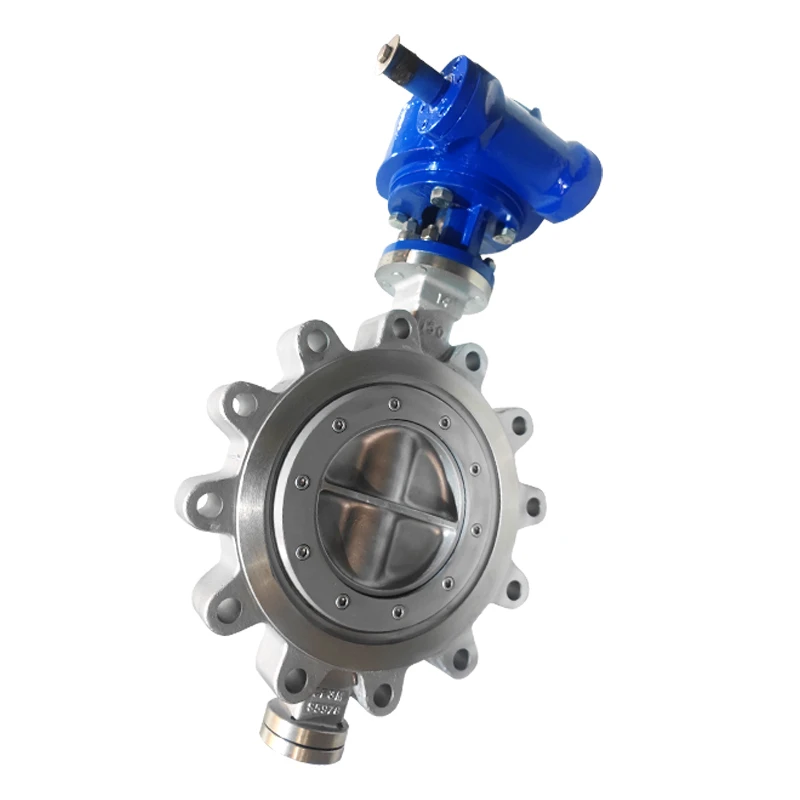

Lug-tipa drenāžas vārsts ir paredzēts izolācijai un plūsmas kontrolei rūpniecisko cauruļvadu sistēmās, kur nepieciešama apkopes elastība un uzticama izslēgšanas veiktspēja.
Tā cilpas -stila korpuss ļauj neatkarīgi noņemt pakārtotos cauruļvadus, kamēr augšējā līnijā paliek spiediens, padarot to piemērotu sistēmām, kurām nepieciešama daļēja izslēgšana vai sekciju apkope.
Mērķa pielietojums: ūdens attīrīšanas iekārtas, komunālā inženierija, naftas un gāzes sadale, HVAC sistēmas, elektroenerģijas ražošana un vispārēja rūpniecisko šķidrumu apstrāde.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Izmēru diapazons |
DN40 - DN600 (1,5 collas - 24") |
|
Spiediena reitings |
PN1.6 - PN6,4 MPa (Class 150 - Class 300) |
|
Temperatūras diapazons |
-40 grādiem līdz 350 grādiem (no -40 grādiem F līdz 662 grādiem F) |
|
Korpusa materiāli |
Lietais tērauds (WCB) / nerūsējošais tērauds (CF8, CF8M, 316) |
|
Sēdekļu materiāli |
EPDM (elastīgs)/PTFE (teflons)/metāls-līdz-metāls (augsta-temp.) |
|
Dizaina standarti |
API 609, ASME B16.34, EN 593 |
|
Atloku saderība |
ANSI B16.5, EN 1092, JIS B2220 |
|
Piemērojamie mediji |
Ūdens, eļļa, gāze, vājas skābes un vāji sārmu šķidrumi |
Kvalitātes piezīme:Katram atsevišķam vārstam pirms rūpnīcas izlaišanas tiek veikta stingra hidrostatiskā un pneimatiskā spiediena pārbaude saskaņā ar API 598 standartiem, kam pievienots EN 10204 3.1 materiāla pārbaudes ziņojums.
Inženiertehniskās un veiktspējas priekšrocības
Vītņotie uzgaļu caurumi nodrošina drošu viena -atloka uzstādīšanu un neatkarīgu pakārtotā cauruļvada apkopi zem spiediena, neizslēdzot visu sistēmu.
Dizains pārvalda divvirzienu spiediena izolāciju līdz PN6,4 MPa, ar kalibrētu atstarpi stabilai darbībai no -40 grādiem līdz 350 grādiem.
Katram atsevišķam vārstam pirms rūpnīcas izlaišanas tiek veikta hidrostatiskā un pneimatiskā spiediena pārbaude saskaņā ar API 598 standartiem.
Lietie tērauda un nerūsējošā tērauda korpusi tiek pakļauti PMI pārbaudei, un visos sūtījumos ir iekļauti EN 10204 3.1 materiālu pārbaudes ziņojumi pilnīgai izsekojamībai.
Iedarbināšanas un vadības opcijas
Lai apmierinātu dažādas automatizācijas prasības mūsdienu rūpnieciskajās iekārtās, mūsu cilpas droseļvārstus var konfigurēt ar vairākām iedarbināšanas iespējām:
Manuālā darbība:Desmit-pozīcijas aiztures svira / Lieljaudas-tārppārvada operators.
Automatizētā vadība:Pneimatiskie izpildmehānismi (divkāršās
Pieejamie aksesuāri:Limit slēdžu kārbas, solenoīda vārsti un elektro{0}}pneimatiskie pozicionieri.
Kvalitātes nodrošināšanas un atbilstības sertifikāti
Kā ISO 9001 sertificēts ražotājs Zhengmao Group nodrošina, ka visi rūpnieciskie vārsti atbilst globālajiem starptautiskajiem standartiem. Mēs nodrošinām pilnīgu kvalitātes nodrošināšanas dokumentāciju, lai racionalizētu jūsu importa un inženiertehniskās apstiprināšanas procesus:
• ISO 9001:2015 kvalitātes vadības sistēmas sertifikācija
• CE / PED (Spiediena iekārtu direktīva) atbilstība Eiropas tirgum
• API 598 spiediena pārbaudes atbilstības sertifikācija
• Pēc pieprasījuma ir pieejami{0}}trešās puses pārbaudes ziņojumi (SGS, TUV vai Bureau Veritas).
FAQ
J: Vai šo cilp{0}}tipa droseļvārstu var izmantot-slēgtā gala pakalpojumam?
A: Jā, mūsu cilp{0}}stila droseļvārsti ir īpaši izstrādāti strupceļa-pakalpojumiem. Vītņotie izciļņi ļauj atvienot pakārtoto cauruļvadu, vienlaikus saglabājot augšējo pusi zem pilna darba spiediena.
J: Vai jūs piedāvājat pielāgotus izmērus-pret-aci pret aci vai īpašus pārklājumus?
A: Jā. Mēs izgatavojam vārstus stingri saskaņā ar API 609 un EN 593 standartiem. Īpašām rūpnieciskām vidēm pēc pieprasījuma mēs piedāvājam pielāgotus pārklājumus (piemēram, epoksīda pārklājumu) un īpašus sakausējumu materiālus.
J: Kāda dokumentācija tiek nodrošināta kopā ar sūtījumu?
A: Katrā sūtījumā ir iekļauta pilnīga dokumentācijas pakotne: EN 10204 3.1 materiāla pārbaudes sertifikāts, spiediena pārbaudes ziņojums (API 598), tirdzniecības rēķins, iepakojuma saraksts un uzstādīšanas un apkopes rokasgrāmata.
J: Vai jūs piedāvājat paraugus inženiertehniskajai pārbaudei?
A: Jā. Mēs piedāvājam ventiļu paraugus izmēru un spiediena pārbaudei, lai nodrošinātu, ka tie atbilst jūsu projekta specifikācijām pirms lielapjoma pasūtīšanas.
J: Vai jūsu vārstu krāsu{0} var pielāgot, izmantojot mūsu zīmola logotipu?
A: Jā. Mēs atbalstām OEM pakalpojumus, tostarp pielāgotas epoksīda pārklājuma krāsas (RAL kodi) un nerūsējošā tērauda datu plāksnītes ar jūsu zīmola logotipu.
J: Kāds ir standarta izpildes laiks un kā vārsti tiek iesaiņoti starptautiskai piegādei?
A: Standarta izpildes laiks ir 15-30 dienas atkarībā no pasūtījuma apjoma. Visi vārsti ir aizsargāti ar plastmasas gala vāciņiem, iesaiņoti triecienizturīgā materiālā un droši iepakoti eksporta standarta jūras finiera futrāļos, lai novērstu bojājumus pārvadāšanas laikā.
J: Kāds ir paredzamais jūsu elastīgo slēgvārstu cikla mūžs?
A: Mūsu optimizētais disku{0}}sēdekļa dizains samazina berzi, nodrošinot vairāk nekā 50 000 nepārtrauktu{3}ciklu bez problēmām zem nominālā spiediena.
